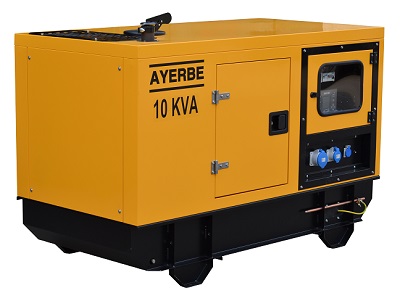

Дизельная электростанция AYERBE AY 11 S

Максимальная мощность (STP), 220В, кВа/кВт

9.8 / 9.8

Номинальная мощность (PRP), 220В, кВа/кВт

8.9 / 8.9

Тип

AY 11 L(S)

Двигатель

Тип двигателя/Топливо

четырехтактный дизельный/ДТ

Производитель

Lombardini

Модель

LDW 1404

Запуск двигателя

электрический стартер

Регулятор оборотов

механический

Количество цилиндров/Расположение цилиндров

4/рядное

Рабочий объем двигателя

л

1,372

Диаметр цилиндра

мм

75,0

Ход поршня

мм

77,6

Диаметр выхлопной трубы – открытое исполнение

мм

38

Охлаждение

-

водяное

Скорость вращения вала двигателя/направление

об/мин

1500, против часовой стрелки

Емкость системы смазки

л

3,3

Масляный фильтр

-

масло, масло подается под давлением

Емкость топливного бака (в кожухе)

л

77 (100)

Расход топлива, л/ч

75% нагрузки

л/ч

2,4

Время автономии, ч.

открытая (в кожухе)

75% нагрузки

ч

32 (42)

Генератор

Тип генератора

синхронный бесщеточный

Производитель

Mecc Alte

Модель

ECP3-2L/4

Мощность полезная

кВА

9,0

Фазы/Напряжение

-/В

1/220

Коэффициент мощности

-

1

Система возбуждения/Регулятор напряжения

-

регулятор напряжения/DSR

Стабильность выходного напряжения

%

±1

Перегрузка от номинальной мощности

%

10 в течение 1 часа каждые 6 часов

Система электроснабжения

Напряжение аккумуляторной батареи

В

12

Емкость аккумуляторной батареи

Ач

не менее 45

Полярность аккумулятора

-

прямая

Розетки подключения электропотребителей

-

Силовая Mennekes 1P+N+E 32А – 1шт

Силовая Mennekes 1P+N+E 16А – 1шт

Бытовая Schuko 1P+N+E 16А – 1шт

Автоматический выключатель

-

тепловой

Устройство защитного отключения (УЗО)

-

да

Габариты, вес, шумовые характеристики

Размеры в кожухе ДхШхВ

мм

1800*900*1200

Вес в кожухе

кг

510

Уровень шума (7м/1м), дБ

76/99

Стальная сварная рама с виброопорами

Топливный бак в раме ДГУ

Двигатель с навесным оборудованием

Стандартный радиатор системы охлаждения

Силовой генератор

Зарядный генератор 12 В

Аккумуляторная батарея (с проводами и клеммами) 12 В

Панель управления SAM 825

Электростартер

Выходной автомат защиты (автоматический выключатель) 50 А

Воздушный фильтр для работы в нормальных условиях

Индикатор загрязненности воздушного фильтра

Система топливоподачи с фильтрацией

Система смазки с фильтрацией

Система защиты по низкому давлению масла

Система защиты по низкому уровню охлаждающей жидкости

Механический регулятор оборотов

Промышленный глушитель (открытое исполнение)

Низкошумный глушитель (исполнение в кожухе)

Инструкция по эксплуатации на русском языке

Предпродажная подготовка, тестирование под нагрузкой от 50% до 110%

Заправка маслом и смесью антифриза (до -40°С)

Заводской тест

Заводской топливный бак

стандарт

Увеличенный топливный бак (до 1000л)

опция

Аккумуляторная батарея

стандарт

Ручной насос откачки масла из картера двигателя

стандарт

Переходник на глушитель (для крепления металлорукава 40мм)

опция

Металлорукав отвода выхлопных газов

опция

Всепогодный мини контейнер

опция

Всепогодный шумоизолирующий кожух

модификация

Система автоматического ввода резерва (АВР)

опция

Подогреватель охлаждающей жидкости

опция

Контроллер управления ГУ SAM825

Контроллер генераторной установки SAM 825 предназначен для управления работой двигателя электростанции, контроля его параметров и ведения журнала состояния и ошибок. Входит в состав ГУ стандартно. SAM 825 контролирует электрические параметры генератора переменного тока агрегата и основной сети. Имеет возможность работы в автоматическом и ручном режимах и управления силовыми контакторами АВР.

SAM 825 – программируемый контроллер. Параметры устанавливаются при помощи специальной программы установленной на компьютер через USB порт. Также доступна программа Scada, которая позволяет контролировать параметры работы установки и управлять ею удаленно по интерфейсам RS-485 и Ethernet.

Характеристики

Напряжение/частота генератора

В/Гц

220-380/50

Напряжение/частота сети

В/Гц

220-380/50

Напряжение цепи постоянного тока

В

9-30

Максимальный постоянный ток потребления

мА

150

Диапазон рабочих температур

°С

-15…+50

Диапазон температур хранения

°С

-40…+80

Максимальная влажность

%

95 без конденсации

Климатическая защита

-

IP65

Режимы работы

1. Автоматические режим работы

- по «сухому» контакту;

- по наличию и качеству напряжения основной сети;

- по графику включений;

- при нехватке мощности от сети;

2. Ручной режим работы

В этом режиме оператор сам управляет работой электрогенератора с панели контроллера.

Возможности

1.Локальное управление на контроллере, удаленное управление через «сухие» контакты, RS-485, GSM, Ethernet;

2. Подходит для управления дизельными, бензиновыми и газовыми электростанциями;

3. Измеряемые параметры: напряжение, ток, мощность, коэффициент мощности, чередование фаз, перекос по фазам, счетчик часов

4. Подключаемые датчики: уровня топлива, температуры ОЖ, давления масла;

5. Периодические включения (двух-недельный период);

6. Коммуникации: CANbus (J1939) / USB / Ethernet (Modbus-TCP) / RS485 (Modbus-RTU).
