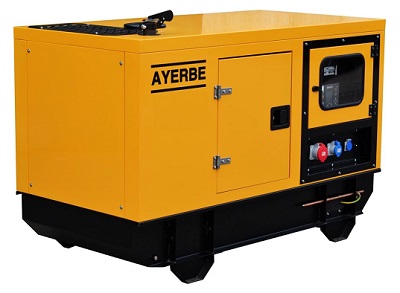

Дизельная электростанция AYERBE AY 22T KS

Максимальная мощность 380В, кВа/кВт

22.0/17.6

Номинальная мощность 380В, кВа/кВт

20.0/16.0

Тип

AY 22T KS

Двигатель

Тип двигателя/Топливо

четырехтактный дизельный/ДТ

Производитель

Kohler

Модель

KDI 1903

Запуск двигателя

электрический стартер

Регулятор оборотов

механический

Количество цилиндров/Расположение

4/рядное

Рабочий объем

л

1,861

Диаметр цилиндра

мм

88,0

Ход поршня

мм

102,0

Степень сжатия

-

-

Охлаждение

-

водяное

Скорость вращения вала двигателя/направление

об/мин

1500/против часовой стрелки

Емкость системы смазки

л

8,5

Масляный фильтр

-

да, масло подается под давлением

Емкость топливного бака

л

77

Тип генератора

синхронный бесщеточный

Производитель

Mecc Alte

Модель

ECP28-M/4

Мощность полезная

кВА

22,0

Фазы/Напряжение

-/В

3/220/380

Коэффициент мощности

-

0,8

Система возбуждения/Регулятор напряжения

-

регулятор напряжения/DSR

Стабильность выходного напряжения

%

±1

Перегрузка

%

10 в течение 1 часа каждые 12 часов

Система электроснабжения

Напряжение аккумуляторной батареи

В

12

Емкость аккумуляторной батареи

Ач

55

Полярность аккумулятора

-

любая

Розетки подключения электропотребителей

-

Силовая Menneken 3P+N+E 32А – 2шт

Бытовая Schuko 1P+N+E 16А – 1шт

Автоматический выключатель

-

тепловой

Устройство защитного отключения (УЗО)

-

нет

Габариты, вес, шумовые характеристики

Исполнение в кожухе

Размеры (ДхШхВ) в кожухе

мм

1800*900*1200

Сухой вес в кожухе

кг

530

Уровень шума (7м/1м), дБ

76/99

Стальная сварная рама с виброопорами

Топливный бак в раме ДГУ

Двигатель с навесным оборудованием

Стандартный радиатор системы охлаждения

Силовой генератор

Зарядный генератор 12 В

Аккумуляторная батарея (с проводами и клеммами) 12 В

Панель управления SAM 825

Электростартер

Выходной автомат защиты (автоматический выключатель) 50 А

Воздушный фильтр для работы в нормальных условиях

Индикатор загрязненности воздушного фильтра

Система топливоподачи с фильтрацией

Система смазки с фильтрацией

Система защиты по низкому давлению масла

Система защиты по низкому уровню охлаждающей жидкости

Механический регулятор оборотов

Промышленный глушитель (открытое исполнение)

Низкошумный глушитель (исполнение в кожухе)

Инструкция по эксплуатации на русском языке

Предпродажная подготовка, тестирование под нагрузкой от 50% до 110%

Заправка маслом и смесью антифриза (до -40°С)

Заводской тест

Заводской топливный бак

стандарт

Увеличенный топливный бак (до 1000л)

опция

Аккумуляторная батарея

стандарт

Ручной насос откачки масла из картера двигателя

стандарт

Переходник на глушитель (для крепления металлорукава 40мм)

опция

Металлорукав отвода выхлопных газов

опция

Всепогодный мини контейнер

опция

Всепогодный шумоизолирующий кожух

модификация

Система автоматического ввода резерва (АВР)

опция

Подогреватель охлаждающей жидкости

опция

Контроллер управления ГУ SAM825

Контроллер генераторной установки SAM 825 предназначен для управления работой двигателя электростанции, контроля его параметров и ведения журнала состояния и ошибок. Входит в состав ГУ стандартно. SAM 825 контролирует электрические параметры генератора переменного тока агрегата и основной сети. Имеет возможность работы в автоматическом и ручном режимах и управления силовыми контакторами АВР.

SAM 825 – программируемый контроллер. Параметры устанавливаются при помощи специальной программы установленной на компьютер через USB порт. Также доступна программа Scada, которая позволяет контролировать параметры работы установки и управлять ею удаленно по интерфейсам RS-485 и Ethernet.

Характеристики

Напряжение/частота генератора

В/Гц

220-380/50

Напряжение/частота сети

В/Гц

220-380/50

Напряжение цепи постоянного тока

В

9-30

Максимальный постоянный ток потребления

мА

150

Диапазон рабочих температур

°С

-15…+50

Диапазон температур хранения

°С

-40…+80

Максимальная влажность

%

95 без конденсации

Климатическая защита

-

IP65

Режимы работы

1. Автоматические режим работы

- по «сухому» контакту;

- по наличию и качеству напряжения основной сети;

- по графику включений;

- при нехватке мощности от сети;

2. Ручной режим работы

В этом режиме оператор сам управляет работой электрогенератора с панели контроллера.

Возможности

1.Локальное управление на контроллере, удаленное управление через «сухие» контакты, RS-485, GSM, Ethernet;

2. Подходит для управления дизельными, бензиновыми и газовыми электростанциями;

3. Измеряемые параметры: напряжение, ток, мощность, коэффициент мощности, чередование фаз, перекос по фазам, счетчик часов

4. Подключаемые датчики: уровня топлива, температуры ОЖ, давления масла;

5. Периодические включения (двух-недельный период);

6. Коммуникации: CANbus (J1939) / USB / Ethernet (Modbus-TCP) / RS485 (Modbus-RTU).
